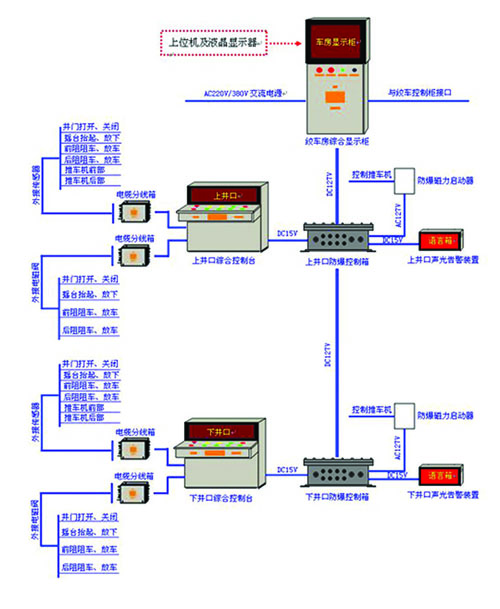

一、副井提升信號及操車電控一體化綜合控制系統

1、提升信號及操車電控裝置產品介紹

提升信號及操車電控裝置，采用德國西門子PLC可編程控制器進行電氣控制，產品功能包括副井提升信號和井口操車電控兩大功能。實時監測各操車設備的運行狀態，并發出控制指令，控制各操車設備有序運行。

（1）具有完善的閉鎖功能，可靠實現各水平之間的信號閉鎖，推車機、搖臺、阻車器、安全門等井口操車設備之間的閉鎖，提升信號與操車電控之間的閉鎖。

（2）具有直觀的顯示功能。車房、井底、井口 采用LED顯示（車房也可以使用計算機界面顯示）。

（3）具有清晰的音響功能，實現信號指令的打點報警、急停報警、擴音通訊、聯絡呼叫等功能。

2、閉鎖關系：

操車系統執行程序間的閉鎖關系，必須符合《煤礦安全規程》2010版本要求。

安全閉鎖關系：

（1）罐籠到位，信號工發出停車信號后，搖臺才能落下，搖臺落下才能打開安全門。

（2）當搖臺落下，安全門打開，前阻車器才能打開，推車機才能推礦車至限位位置。

（3）前阻與后阻不能同時打開，始終保持前阻開，后阻關，后阻開，前阻關。

（4）操車與提升信號閉鎖，只有當操車各執行部件處于正常位置，方可發出提升信號，否則發不出開車信號。

（5）安全門未關閉，只能發出調平信號，發不出開車信號，安全門打不開。

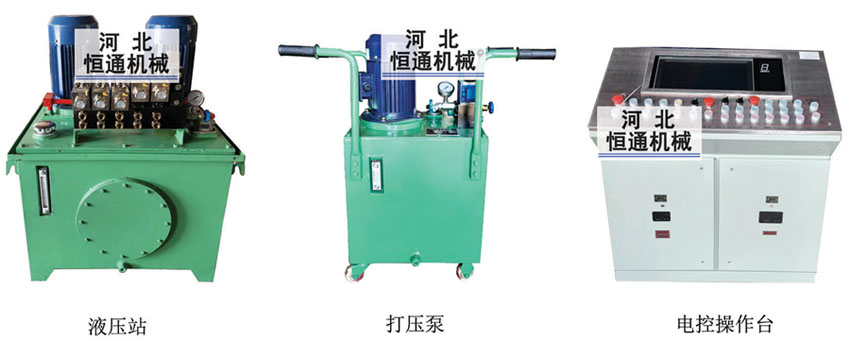

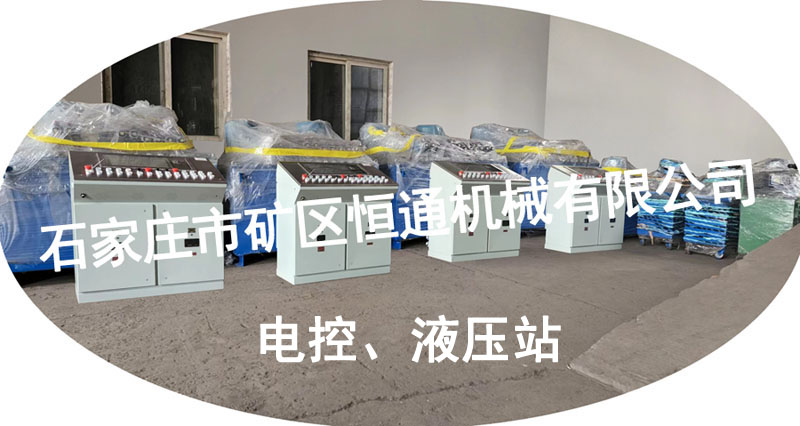

二、集中控制液壓站

  井口操車控制系統由集控液壓站和電控裝置兩部分組成，兩部分協同工作，實現了井口操車的機電液一體化。集控液壓站采用雙電機雙泵的雙液壓源系統，其中一臺泵工作，另一臺備用。通過調節液壓系統的流量，可有效調節井口推車機的運行速度。同時，液壓系統設有過載保護功能，保證了設備的穩定可靠運行。
