罐籠的組成結構及原理分析

發布日期：2022-12-09 作者：點擊：

罐籠按其所裝礦車的名義裝載量確定罐籠的噸位，分為1、1.5、3t罐籠。每種罐籠又有單層和多層之分。

單繩罐籠由主體部分、罐耳、連接裝置、阻車器和防墜器組成。

罐籠為多用途的提升容器，它既可以提升煤炭和矸石，也可以升降人員、運送材料和設備。罐籠主要用于副井提升，也可用于小型礦井的主井提升。我國煤礦使用的罐籠主要是立井單繩普通罐籠和立井多繩罐籠、翻轉罐籠和斜井用罐籠。

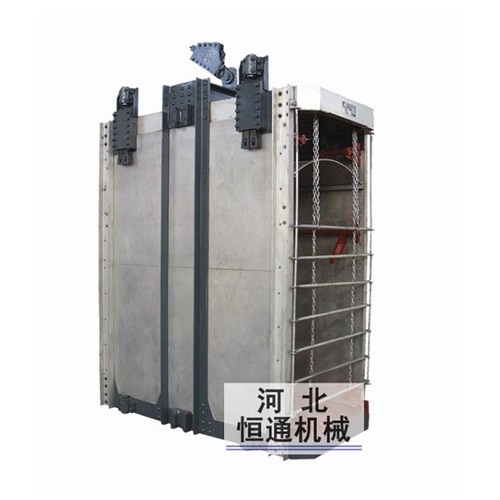

罐籠組成圖結構

1．罐籠主體組成結構原理分析：

罐籠主體為空間混合結構，它由兩面?zhèn)缺P體和數根橫梁組成。罐籠四角為切角型，便于制作和在井筒中的布置。罐頂設有半圓弧形防淋雨棚，并有可以打開的罐蓋，以便運送長材料。罐籠兩端設有簾式罐門。

罐籠通過頂部主拉桿和雙面夾緊楔形繩環與提升鋼絲繩相連。罐底設有軌道便于礦車進出罐籠，并設有阻車器及自動開閉裝置，用以防止運行時礦車在罐籠內移動。為使罐籠在井筒中運行平穩，井筒中設有罐道導向，罐籠沿罐道運行。在罐籠頂部裝有防墜器，防止發生斷繩事故時罐籠墜落井底。

多繩罐籠與單繩罐籠稍有不同。多繩罐籠自重較大，罐籠中留有添加配重的空間，不設防墜器，可連接多根鋼絲繩并裝設鋼絲繩張力平衡裝置。

2．罐籠懸掛裝置分析：

懸掛裝置包括主提升架、承接板、主拉桿、緩沖彈簧及保險鏈等。主拉桿的鋼材須選用優 質碳素鋼制作，并在使用中定期作探傷檢查。乘人罐籠在緩沖彈簧的外面須罩以彈簧筒，以防罐籠在落座時，由于主拉桿的沉落而碰傷人。

3．罐籠連接裝置介紹：

連接裝置用以連接罐籠和提升鋼絲繩。主要包括主拉桿、夾板、楔形環等。連接裝置每隔5年要更換一次，如探傷檢驗合格，仍可繼續使用。連接裝置須有足夠的強度，其安全系數不小于13。
