斜井箕斗按其卸載方式有兩種

發布日期：2022-07-27 作者：點擊：

斜井箕斗通常適用于井筒傾斜角為20°~45°斜井，目前使用的斜井箕斗，按其卸載方式有兩種基本型式。

后卸式斜井箕斗，其結構特點是斗箱與底架固定。當卸載時，前輪在輔助直軌上運行，后輪進入曲軌，箕斗體即向后傾斜一定角度；與此同時，后部扇形閘門借助輔助直軌或卸載軌而開啟達到卸載的目的。

前卸式斜井箕斗，其結構特點是斗箱與底架連成一體。牽引架與斗箱后部鉸接，當卸載時前輪進入曲軌，箕斗體向前傾斜達到卸載目的。

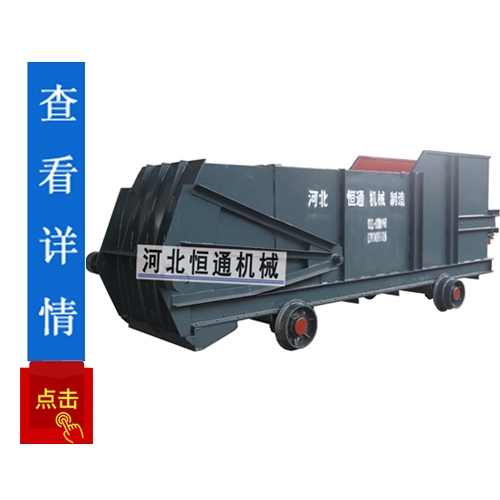

后卸式箕斗

斜井掘進采用箕斗提升，是快速掘進中設備配套的重要環節。我國以往采用的箕斗有后卸式、前卸式和無卸載輪前卸式三種型式，其中公司生產的無卸載輪前卸式箕斗使用效果好。??

無卸載輪前卸式箕斗的優點是：由于去掉了箕斗箱體兩側突出的卸載輪，可以避免箕斗運行中發生掛碰管纜、設備與人員等事故；加大了箕斗有效裝載寬度，提高了井筒斷面利用率；卸載快（7～11s），能提泥水；結構簡單、易于制造、便于檢修。

無卸載輪前卸式箕斗的缺點是：卸載裝置靠自重復位，因而卸載時過卷距離短，僅有0.5m左右，所以，除要求司機有熟練的技術外，提升機要有可靠的行程指示裝置，或在導向輪運行的導軌上設提升機自動停止開關。另一個缺點是卸載時牽引力為正常提升牽引力的1.5倍，易使提升機突然過負荷。過大的卸載沖擊力亦容易使卸載架變形。

當箕斗由提升機提至井口，進入翻轉架時，箕斗牽引框架上的導輪沿導向架上的斜面上升，將斗門開啟，同時箕斗與翻轉架繞回轉軸旋轉，向前傾斜約50°卸載。箕斗卸載后，與翻轉架一同借助自重復位，然后箕斗離開翻轉架，退回正常軌道。
