斜井箕斗（前卸式箕斗與后卸式箕斗）的選擇

發布日期：2022-03-09 作者：點擊：

后卸式箕斗由框架和斗箱組成，斗箱上兩對車輪，前輪輪沿較寬，后輪較窄。斗箱后部用一固定軸裝有扇形門，閘門兩旁裝有小引輪，在卸載臺的正軌道的外側另裝寬軌道由于小引輪頂升卸載的。后卸式箕斗的斗箱與底架一起傾斜，后卸式箕斗的斗箱前壁是封閉焊接固定的，后壁做成扇形門來進行開與關的運動。卸載時，因?yàn)榍拜喌奶っ鎸?，行走在與基本軌道傾角相同的寬卸曲軌上。后輪沿傾角變小了的運行軌道(曲軌)前進，于是斗箱開始后卸，與此同時，扇形門上的滾輪被上軌推動，自動打開扇形門，箕斗由于傾斜礦石卸出。型號為JXH(J為箕斗X為斜井H為后卸)載貨質量為3T、4T、8T。后卸式箕斗卸載時比較平穩，動載荷小，傾角小時裝滿系數就大。但是大容量箕斗運行時對軌道沖擊嚴重，線路很難維護，卸載過程中兩箕斗自重不平衡，有漏煤現象。

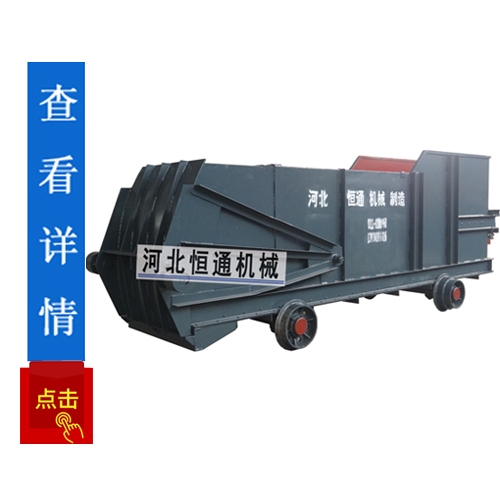

后卸式箕斗

翻轉式斜井箕斗在卸載處設寬軌道，將正軌道在卸載處做成彎轉道。翻轉式箕斗在提升至卸載臺時，前輪窄，沿彎曲的正軌道運行；而后輪較寬，沿寬軌道運行，致使箕斗翻轉卸載。翻轉式箕斗較后卸式箕斗更簡單，重量較輕；它的缺點是卸載時動載荷大，有自重不平衡現象，卸載曲軌平臺長。傾角小時裝滿系數就小。

前卸式箕斗mining skip和無卸載輪前卸式箕斗。斜井前卸式箕斗結構簡單，卸載距離短，箕斗容量大。當千卸式箕斗提升到翻轉架時，箕斗和翻轉架以固定軸座旋轉，向前翻轉45~55度卸載。卸載后前卸式箕斗和翻轉架一起靠自身重力復位，退入正軌道。

因此選購后卸式還是翻轉式、前卸式要根據斜井的傾角(卷?yè)P(yáng)道傾角)的角度條件來確定。
