罐籠的懸掛裝置

發布日期：2020-04-21 作者：點擊：

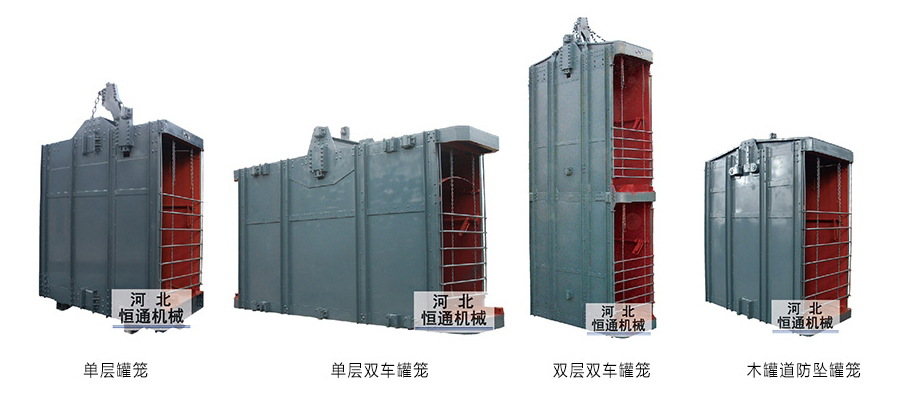

結構特點罐籠

懸掛裝置

懸掛裝置是罐籠與鋼絲繩的連接機構,屬安*全設備。國內大部分礦井采用液壓螺旋式、液壓墊塊式懸掛裝置和多繩提升鋼絲繩張力自動平衡懸掛裝置。

多繩提升鋼絲繩張力自動平衡懸掛裝置,系針對國內外普遍使用的液壓螺旋式和液壓墊塊式調繩器存在的不能自動調整鋼絲繩張力,裝置采用密閉連通輔以抽拉式扣環結構的自動平衡系統,具有安*全可靠、緊湊美觀的特點,能高精度實現鋼絲繩張力在動、靜狀態下自動平衡,提高提升機運行、安*全可靠性和運行效率,減少了襯墊的不均衡磨損和車削繩槽次數,延長了襯墊、鋼絲繩使用壽命,大大減輕了維護工作量。

導向裝置

滾輪罐耳是安設在罐籠上,沿剛性組合罐道上下運行的導向裝置。其作用是既可作為罐籠沿罐道運行的導向輪,又可連接罐籠與罐道,并傳遞罐籠與罐道間的作用力。它既是罐籠安*全平穩運行的重要裝置,又是影響井筒裝備工作穩定性的關鍵件。滾輪罐耳是罐籠與井筒裝備之間相互作用的媒介,其工作性能好壞對井筒剛性裝備的工作質量有著十分重要的作用。罐籠上配置適合該罐籠及井筒罐道條件的滾輪罐耳。

滾輪材料多種多樣,如耐磨橡膠、普通橡膠、高分子材料等。緩沖裝置則更多,如普通彈簧緩沖裝置、液壓緩沖裝置、扭轉橡膠彈簧緩沖裝置、碟形彈簧等。其中較理想的滾輪罐耳是液浸碟簧滾輪罐耳,其緩沖彈簧為一復合結構,其上設有彈簧和彈簧預緊力及滾輪位置調整裝置。彈簧采用碟形彈簧,彈簧外設密封裝置。密封外殼上同時設彈簧預緊力調節及彈簧懸掛長度調節裝置,彈簧懸掛長度調節裝置用于調節滾輪位置。優點是滾輪磨損后的位置調節簡單方便。彈簧預緊力容易調整,彈簧密封在外殼內,工作可靠,壽命長。
