防爆LED燈：罐籠結構特點

發布日期：2020-10-31 作者：點擊：

懸掛裝置

懸掛裝置是罐籠與鋼絲繩的連接機構,屬安全設備。目前國內大部分礦井采用液壓螺旋式、液壓墊塊式懸掛裝置和多繩提升鋼絲繩張力自動平衡懸掛裝置。

多繩提升鋼絲繩張力自動平衡懸掛裝置,系針對目前國內外普遍使用的液壓螺旋式和液壓墊塊式調繩器存在的不能自動調整鋼絲繩張力,裝置采用密閉連通輔以抽拉式扣環結構的自動平衡系統,具有安全可靠、緊湊美觀的特點,能高精度實現鋼絲繩張力在動、靜狀態下自動平衡,提高提升機運行、安全可靠性和運行效率,減少了襯墊的不均衡磨損和車削繩槽次數,延長了襯墊、鋼絲繩使用壽命,大大減輕了維護工作量。

導向裝置

滾輪罐耳是安設在罐籠上,沿剛性組合罐道上下運行的導向裝置。其作用是既可作為罐籠沿罐道運行的導向輪,又可連接罐籠與罐道,并傳遞罐籠與罐道間的作用力。它既是罐籠安全平穩運行的重要裝置,又是影響井筒裝備工作穩定性的關鍵件。滾輪罐耳是罐籠與井筒裝備之間相互作用的媒介,其工作性能好壞對井筒剛性裝備的工作質量有著十分重要的作用。罐籠上必須配置適合該罐籠及井筒罐道條件的滾輪罐耳。

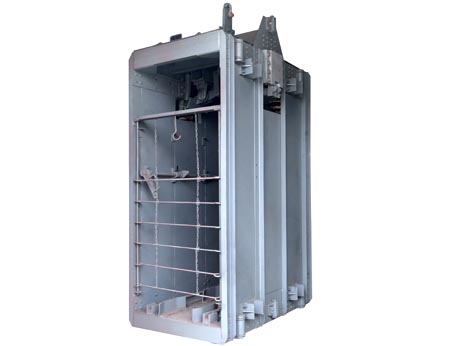

本體

本體是由上中下盤、阻車器和立柱組成。懸掛裝置與本體的連接采用直接連接方式,即取消主、副吊桿與四角板,將懸掛裝置直接聯在主梁上,這樣既降低了罐籠的高度與井塔高度,又大大減輕了本體的重量,結構簡單、安裝方便。

上盤體是罐籠的主要受力件,它承擔著罐籠的全部載荷重、設備自重和尾繩重量及運行過程中滾輪與罐道的摩擦阻力等。因此,材料選取及工藝要求都非常嚴格。主梁是罐籠的主要受力件,從計算選材到加工制造都應引起高度重視。制造時必須要注意鋼板的軋制方向要和受力方向一致,周邊預留10~20 mm的機械加工余量,且嚴格按照有關標準進行探傷檢查,合格后才能組裝成形。

阻車器采用軌面凸塊擋車與滑動阻車器,與銷齒操車設備配套使用。
